不同透水材料铺装技术与适用范围

透水路面砖（板）

主要技术内容

以骨料、水泥为主要原料，经振动加压或其他成型工艺制成；或以废陶瓷片等块状无机非金属材料为主要原料与水泥浆等搅拌，经压制成型、坯体干燥、高温烧成等工艺制成；也可采用沙漠风积沙与胶结剂，组成表面致密、微米级渗水的滤水层。产品具有多孔自透水功能，其技术性能指标应符合GB/T 25993《透水路面砖和透水路面板》标准要求。

适用范围：建筑与小区、广场、公园人行道及非重载路面等场合。

透水型多功能混凝土植草砖

主要技术内容

以干硬性混凝土为主要原料，采用二次布料成型技术，经压制而成，铺装时可实现四角互锁，或具有球面承压凸台。除了砖体的竖向开孔结构形成路面雨水下渗的主要通道外，砖体混凝土自身也具有一定的透水能力，透水率≥1.0×10-2cm/s（试验方法GB/T 25993）。植草砖基体混凝土可使用部分固废材料生产。产品相关技术性能指标应符合NY/T 1253《植草砖》标准要求。

适用范围：有透水要求的停车场、公园步道等场合。当路面荷载较高时，可选用普通混凝土成型的四角互锁开孔植草砖。

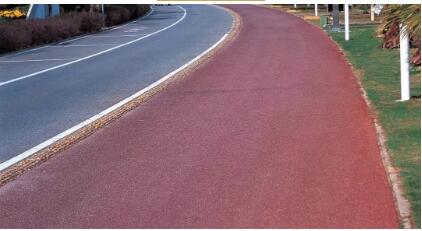

透水水泥混凝土路面

主要技术内容

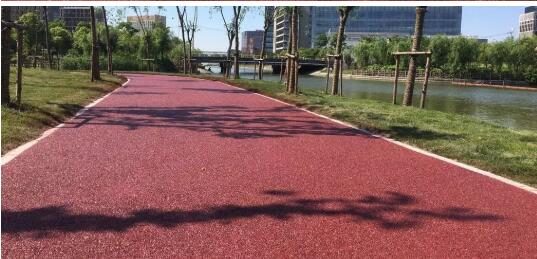

在透水性路基上现场浇注透水性水泥混凝土，形成透水性水泥混凝土路面。透水性水泥混凝土系指采用特殊级配集料、水泥、化学外加剂、增强剂等制成的非封闭型多孔混凝土。因集料级配特殊，混凝土结构中含有大量连通孔隙，降雨时，雨水将沿这些贯通的“路线”透过路面，进入路基，渗入地下。当在透水性水泥混凝土中掺加适量比例颜料，则可修筑彩色透水性水泥混凝土路面。透水水泥混凝土路面设计与施工应执行CJJ/T 135《透水水泥混凝土路面技术规程》。

透水性水泥混凝土集料可采用满足相关技术标准要求，性能稳定的天然或人工集料，如碎石、卵石、钢渣、建筑垃圾再生骨料等。增强剂可采用活性混合材、聚合物乳液等。透水性水泥混凝土路面须有与之相配套的开放式透水性路基，以利透过路面的雨水暂时储存，然后进一步渗透。

主要技术指标：孔隙率15%~25%、抗压强度15MPa~30MPa，抗折强度3MPa~5MPa，表观密度1700kg/m3~2200kg/m3，透水系数≥1.0×10-2cm/s。

适用范围：建筑小区、公园人行道，广场、停车场等路面，轻型车辆车行道以及各种体育设施的地面。

透水沥青混凝土路面

主要技术内容

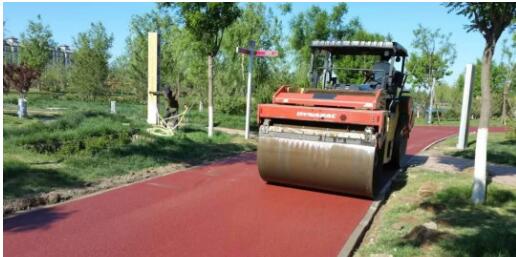

在透水性路基上现场浇注透水性沥青混凝土，形成透水性沥青混凝土路面。透水性沥青混凝土系指采用单一级配粗集料或特殊级配集料、沥青、改性剂等配制而成的透水性混凝土。因集料级配特殊，混凝土结构中含有大量连通孔隙，降雨时，雨水将沿这些贯通的“路线”透过路面，进入路基，渗入地下。透水沥青混凝土路面设计与施工应执行CJJ/T 190-2012《透水沥青路面技术规程》。

透水性沥青混凝土路面吸音降噪效果显著，与透水性水泥混凝土相比，透水性沥青混凝土强度较高，但成本也高。主要技术指标：孔隙率15%~25%，抗压强度20MPa~ 40MPa，渗透系数≥800ml/15s。

适用范围：建筑小区、公园人行道，广场、停车场等路面，轻型车辆车行道以及各种体育设施的地面。

透水沥青路面综合养护技术与装备

主要技术内容：

采用渗水系数残留率CR作为功能衰减评价指标，研究制定了透水性沥青路面功能性分级标准，研发了透水性沥青混凝土路面机能恢复技术装备。

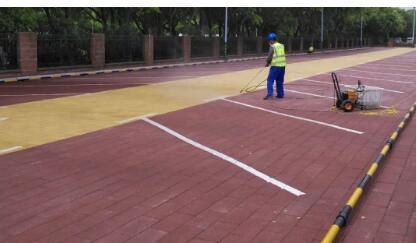

透水性沥青混凝土路面机能恢复装备以高压水为介质，利用车载动力单元将高压水喷射到路面，通过气穴发生装置产生的水泡发生气穴效应，冲压出路面空隙中的脏污物，再通过负压抽取、回收杂物和水，可使透水性沥青混凝土路面的透水系数恢复60%。

适用范围：透水性沥青混凝土路面养护与透水性恢复。
